mediola TechTipp

NEO Webseiten-Element: Gerätestatus als Diagramm visualisieren

Mit dem in AIO CREATOR NEO Version 2.5.1 veröffentlichten Webseiten-Element können eine Vielzahl unterschiedlicher Gestaltungsmöglichkeiten für einen Status realisiert werden.

Hier erfahren Sie, wie Sie mit Hilfe des Webseiten-Elements Gerätestatus als Diagramm visualisieren können.

Voraussetzungen

  • AIO CREATOR NEO 2.5.1
  • AIO REMOTE NEO 1.62
  • NEO SERVER

Systemvariable anlegen und dem Webseiten-Element zuweisen

Auf dem NEO SERVER wird eine Systemvariable namens Diagramm-Daten vom Typ String angelegt.

Diese wird dem Webseiten-Element als Status zugewiesen.

Diagramm - Status

Automation Manager: Skripteditor

Im Skripteditor wird anschließend folgendes Skript angelegt:

Diagramm - Skripteditor
var values = '';
var maxItems = 30;


var shortenItems = function(status) {
    var items = String(status).split(';');
    var numItems = items.length;

    if (numItems > maxItems) {
        items = items.slice(numItems - maxItems, numItems);
    }

    return items.join(';');
};


var getCurrentTemp = function(cb) {
    getDeviceStatus(
        'Wohnzimmer',
        'Thermostat 1',
        { value: 'currentTemp' },

        function(err, status) {
            err && console.error(err.message);

            if (err || !status) {
                console.error('Temperatur konnte nicht abgefragt werden.');
                return;
            }

            cb(status);
        }
    );
}


var setDiagrammData = function(values) {
    executeDeviceCommand(
        'NEO SERVER',
        'Diagramm-Daten',
        { value: 'setValue', ext: values },

        function(err) {
            err && console.error(err.message);

            if (!err) {
                console.log('Diagramm-Daten wurden aktualisiert.');
            }
        }
    );
};


getDeviceStatus(
    'NEO SERVER',
    'Diagramm-Daten',
    { value: 'state' },

    function(err, status) {
        err && console.error(err.message);

        if (err) {
            console.error('Diagramm-Systemvariable konnte nicht abgefragt werden.');
            return;
        }

        values = shortenItems(status);

        getCurrentTemp(function(temp) {
            values += temp + ';';
            setDiagrammData(values);
        });
    }
);

Dieses Skript führt folgendes aus:

  • Die Diagramm-Systemvariable wird abgefragt.
  • Die Anzahl der Werte wird auf 30 reduziert, damit die Variable im Laufe der Zeit nicht immer größer wird.
  • Ein neuer Wert wird abgefragt. In diesem Beispiel handelt es sich um die aktuelle Temperatur eines Thermostats.
  • Die erhaltene Temperatur wird an die Werte angehängt. Das Semikolon dient hierbei als Trennzeichen zwischen den Werten.
  • Die Werte werden wieder in die Diagramm-Systemvariable geschrieben.

Automation Manager: Blockeditor

Als nächstes wird ein neuer Task angelegt, der als Auslöser einen Intervall-Block verwendet und so z.B. alle 30 Minuten das Skript ausführt.

Diagramm - Blockeditor

Webseiten-Element: HTML-Gerüst festlegen

Um das Diagramm darzustellen, wird für dieses Beispiel die C3.js-Bibliothek verwendet: https://c3js.org/
Zunächst müssen die externen JavaScript-Dateien für C3.js und D3.js eingebunden werden. Der Server-Pfad wird in diesem Beispiel über <base href="" /> festgelegt. Es kann aber auch der komplette Pfad eintragen werden, also z.B. <script src="https://cdnjs.cloudflare.com/ajax/libs/c3/0.6.9/c3.min.js"></script>.

Das nötige CSS von C3.js konnten wir leider nicht wie das JavaScript extern gehostet finden, daher haben wir es direkt eingefügt.

Diagramm - HTML-Gerüst festlegen
<!DOCTYPE html><html><head><meta charset="utf-8" />
<base href="https://cdnjs.cloudflare.com/ajax/libs/" />
<style>html{background:#FFF;color:#000;font-family:sans-serif;padding:10px;}</style>
<script src="c3/0.6.9/c3.min.js"></script>
<script src="d3/5.7.0/d3.min.js"></script>
<style>
.c3 svg{font:10px sans-serif;-webkit-tap-highlight-color:transparent}.c3 line,.c3 path{fill:none;stroke:#000}.c3 text{-webkit-user-select:none;-moz-user-select:none;user-select:none}.c3-bars path,.c3-event-rect,.c3-legend-item-tile,.c3-xgrid-focus,.c3-ygrid{shape-rendering:crispEdges}.c3-chart-arc path{stroke:#fff}.c3-chart-arc rect{stroke:#fff;stroke-width:1}.c3-chart-arc text{fill:#fff;font-size:13px}.c3-grid line{stroke:#aaa}.c3-grid text{fill:#aaa}.c3-xgrid,.c3-ygrid{stroke-dasharray:3 3}.c3-text.c3-empty{fill:grey;font-size:2em}.c3-line{stroke-width:1px}.c3-circle._expanded_{stroke-width:1px;stroke:#fff}.c3-selected-circle{fill:#fff;stroke-width:2px}.c3-bar{stroke-width:0}.c3-bar._expanded_{fill-opacity:1;fill-opacity:.75}.c3-target.c3-focused{opacity:1}.c3-target.c3-focused path.c3-line,.c3-target.c3-focused path.c3-step{stroke-width:2px}.c3-target.c3-defocused{opacity:.3!important}.c3-region{fill:#4682b4;fill-opacity:.1}.c3-brush .extent{fill-opacity:.1}.c3-legend-item{font-size:12px}.c3-legend-item-hidden{opacity:.15}.c3-legend-background{opacity:.75;fill:#fff;stroke:#d3d3d3;stroke-width:1}.c3-title{font:14px sans-serif}.c3-tooltip-container{z-index:10}.c3-tooltip{border-collapse:collapse;border-spacing:0;background-color:#fff;empty-cells:show;-webkit-box-shadow:7px 7px 12px -9px #777;-moz-box-shadow:7px 7px 12px -9px #777;box-shadow:7px 7px 12px -9px #777;opacity:.9}.c3-tooltip tr{border:1px solid #ccc}.c3-tooltip th{background-color:#aaa;font-size:14px;padding:2px 5px;text-align:left;color:#fff}.c3-tooltip td{font-size:13px;padding:3px 6px;background-color:#fff;border-left:1px dotted #999}.c3-tooltip td>span{display:inline-block;width:10px;height:10px;margin-right:6px}.c3-tooltip td.value{text-align:right}.c3-area{stroke-width:0;opacity:.2}.c3-chart-arcs-title{dominant-baseline:middle;font-size:1.3em}.c3-chart-arcs .c3-chart-arcs-background{fill:#e0e0e0;stroke:#fff}.c3-chart-arcs .c3-chart-arcs-gauge-unit{fill:#000;font-size:16px}.c3-chart-arcs .c3-chart-arcs-gauge-max{fill:#777}.c3-chart-arcs .c3-chart-arcs-gauge-min{fill:#777}.c3-chart-arc .c3-gauge-value{fill:#000}.c3-chart-arc.c3-target g path{opacity:1}.c3-chart-arc.c3-target.c3-focused g path{opacity:1}.c3-drag-zoom.enabled{pointer-events:all!important;visibility:visible}.c3-drag-zoom.disabled{pointer-events:none!important;visibility:hidden}.c3-drag-zoom .extent{fill-opacity:.1}
</style>
</head><body>

<h1 style="border-bottom: 1px dotted black; font-size: 12px;">Diagramm</h1>

<div id="chart"></div>

<script>
var daten = '%neo_state%';

if (daten[daten.length - 1] === ';') {
    daten = daten.substr(0, daten.length - 1);
}

var col1 = daten.split(';');
col1.splice(0, 0, 'Messwerte');

var chart = c3.generate({
    bindto: '#chart',
    data: { columns: [col1] }
});
</script>

</body></html>

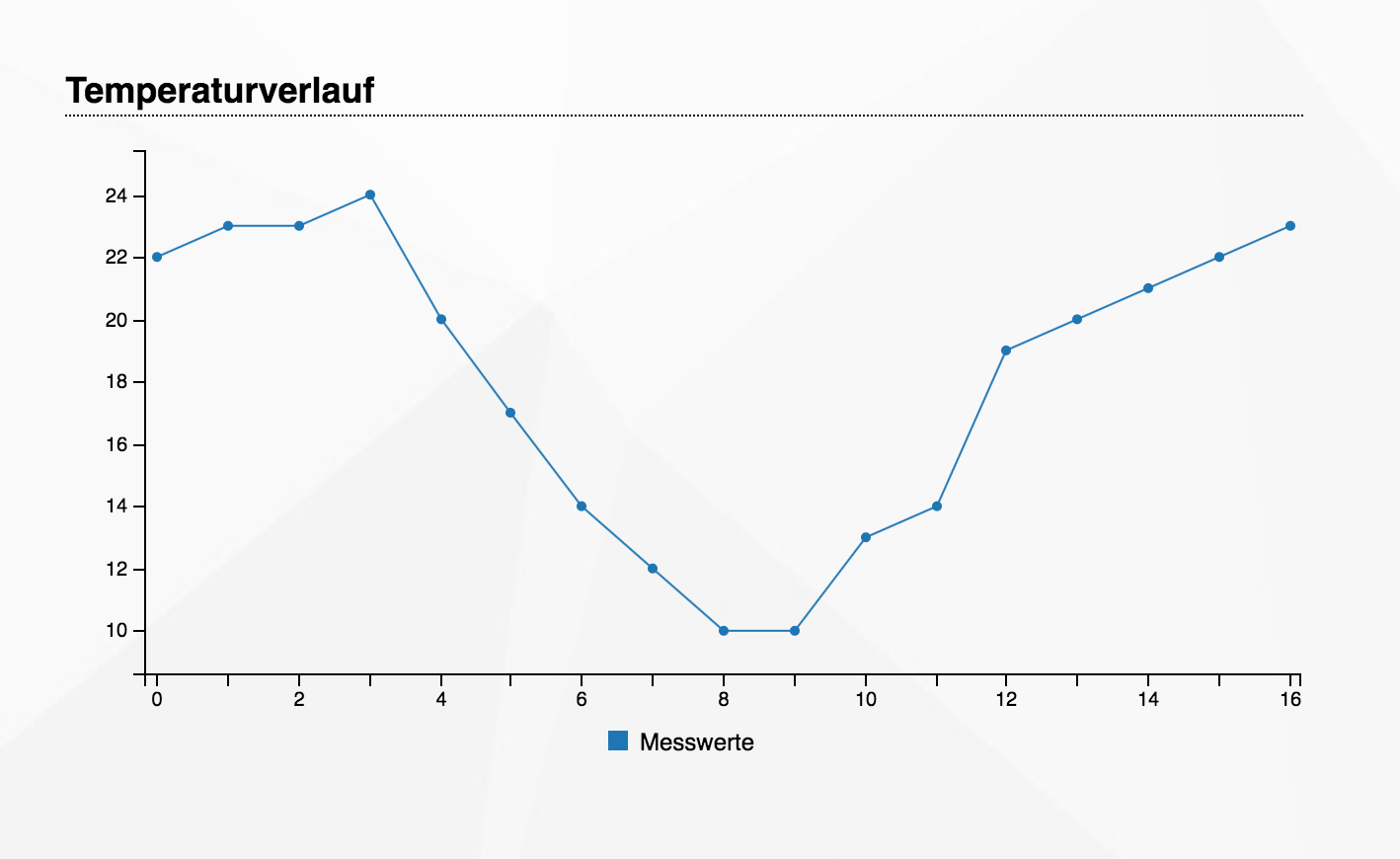

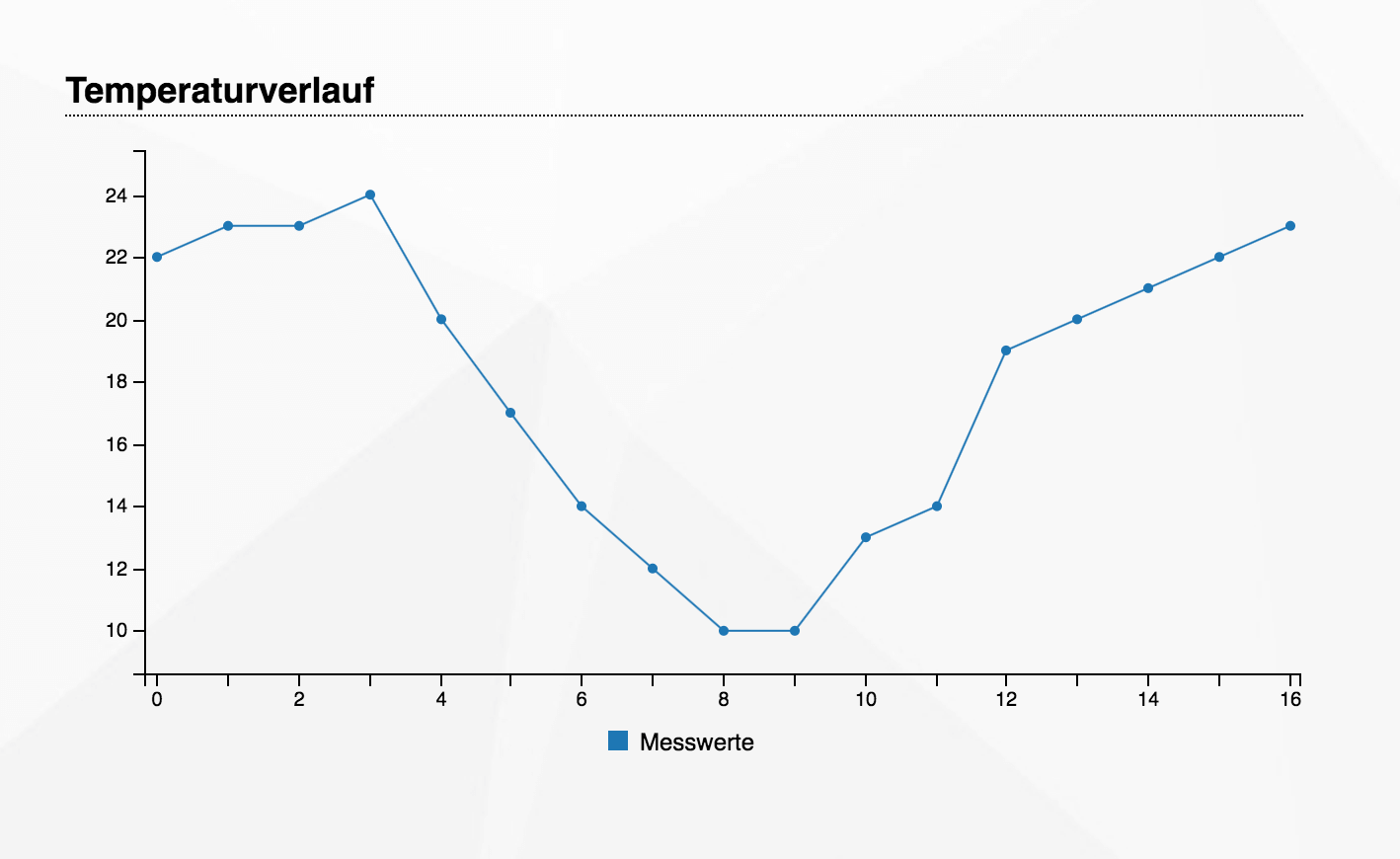

Das fertige Diagramm im Webseiten-Element sieht dann in der CREATOR-Vorschau z.B. so aus:

Diagramm - Vorschau
